Xcontrol

Xcontrol Steuergeräte von Baumer hhs sind das Herz aller Produktionsanlagen. Egal ob es sich um Klebstoffauftrag, Überwachung oder Produktverfolgung handelt. Mit Xcontrol haben Sie immer alles im Blick.

Baumer hhs ist Ihr Partner in allen Anwendungen.

Xtend³

Intuitives System für höchste Anforderungen

Xpect

Klebstoffauftrag für schnellaufende Anwendungen

Xact

Intuitive Steuerung für Klebstoffauftrag

dotboard

Einfache Integration in Verpackungsmaschinen

Xcontrol Xtend³

Xtend³

Xtend³

Das modulare intuitive Steuergerät für alle Anwendungen.

Xtend³ wächst mit Ihren Anforderungen. Integrieren Sie einfach die benötigten Qualitätsüberwachungsmodule oder die Produktverfolgung und maximieren Ihre Produktionsqualität.

Mit den Produktionsdaten belegen Sie ganz einfach Ihren Kunden Ihre Qualität.

- Integration Sensorik

- Integration Kameraüberwachung

- Datenschnittstelle

- Für alle Produktionsgeschwindigkeiten

Technische Daten

Angabe	Wert	Einheit
Spannung	24	V
Schutzgrad	42	IP
Temperaturbereich	5-40	°C
Relative Luftfeuchte max.	70	%
Bediengerät Multitouch	21,5	"
Kanäle max.	32

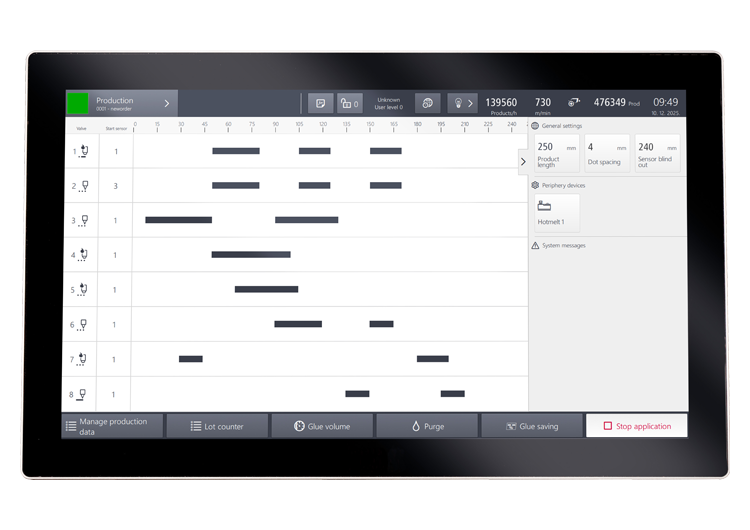

Xcontrol Xpect

Xpect Klebstoffauftrag Xpect QA

Xpect Steuergerät für Klebstoffauftrag

Mit dem Xpect Steuergerät haben Sie den Klebstoffauftrag fest im Griff. Bis zu 8 Kanäle lassen sich individuell programmieren.

Das Steuergerät ist speziell für den Einsatz an schnelllaufenden Maschinen entwickelt. Eingesetzt wird das Steuergerät in der Faltschachtel- und der Tabak-Industrie.

- Bis zu 650m/min

- 8 Kanäle

- Intuitive Bedienung

- Kompakte Abmessungen

Technische Daten

Angabe	Wert	Einheit
Netzspannung	90 - 264	V
Netzspannung Nominal	100 -240	V
Schutzklasse	31	IP
Temperaturbereich	10 - 40	°C
Relative Luftfeuchte max.	70	%
Kanäle max.	8
Max. Maschinengeschwindigkeit	650	m/min

Qualitätskontrolle in der Faltschachtelherstellung

Qualitätskontrolle ist der Schlüssel zu maximaler Kundenzufriedenheit. Mit dem Xpect QA System haben sie die Produktionsqualität immer im Blick.

Überwachen Sie die Laschencodierung mit den Xcontrol CT 300 und den Scheibenleimauftrag mit dem LNT 300.

- Codelesung

- Kontrolle Scheibenleimauftrag

- Kompaktes Design

- Für höchste Maschinengeschwindigkeiten

Technische Daten

Angabe	Wert	Einheit
Netzspannung	90 -264	V
Netzspannung Nominal	100 -240	V
Schutzklasse	31	IP
Temperaturbereich	10 - 40	°C
Relative Luftfeuchte max.	70	%
Kanäle max.	8
Max. Maschinengeschwindigkeit	650	m/min

Xcontrol Xact

Xact Xact FFG go Xact dot box

Innovativ und Übersichtlich

Das Steuergerät Xact ist der ideale Einstieg in die Steuerung des Klebstoffauftrages. Die innovative Bedienerführung setzt das Konzept von Xtend³ konsequent fort. Anwender finden sich hier sofort wieder.

Das Xact verfügt über 4 Kanäle und ist damit für viele Anwendungen in der Verpackungsherstellung geeignet.

- 4 Kanäle

- Einfache Programmierung

- Bis zu 300 m/min

- Auftragsmuster mit bis zu 8 Teilbereichen

- Punkt / Strichumschaltung

Technische Daten

Angabe	Wert	Einheit
Netzspannung, 1 NPE	115 ± 10 %/230 ± 10 %	V
Steuerspannung, Signale	24	V
Steuerspannung, Auftragsventile	48	V
Stromaufnahme bei 115 V	3	A
Stromaufnahme bei 230 V	1,5	A
Schutzklasse	32	IP
Maschinengeschwindigkeit max.	300	m/min
Umgebungstemperatur	10 - 40	°C

Das Einstiegssystem für die Wellpappenproduktion

Einfach in allem.
Einfache Programmierung der Verklebung von Laschen. Wahlweise mit 2 oder 3 Klebstoffspuren.
Einsparung von Rohstoffen durch den integrierten Glue saving mode. Einfach umstellen auf intermittierenden Auftrag und bis zu 50% sparen.

- Glue saving mode

- Punkt / Strichumschaltung

- Auftragsspeicher für 99 Musteraufträge

- Innovative Bedienung

Technische Daten

Angabe	Wert	Einheit
Netzspannung, 1 NPE	115 ± 10 %/230 ± 10 %	V
Steuerspannung, Signale	24	V
Steuerspannung, Auftragsventile	48	V
Stromaufnahme bei 115 V	3	A
Stromaufnahme bei 230 V	1,5	A
Schutzklasse	32	IP
Maschinengeschwindigkeit max.	350	m/min
Umgebungstemperatur	10 - 40	°C

SPS Anbindung einfach gemacht

Der einfache Weg Kosten und Emissionen zu senken ist die Umstellung auf Punktauftrag in der Verpackungsherstellung. Mit der dot box ist es einfach, eingehende SPS Signale in Punktauftrag zu wandeln.

Sparen Sie mehr als 50% Klebstoff mit jeder Verpackung. Ein Invest, der sich kurzfristig amortisiert.

- Punktauftrag

- Einfache Integration

- Mehr als 50% Klebstoffeinsparung

- ROI kleiner 3 Monate

Technische Daten

Angabe	Wert	Einheit
Netzspannung, 1 NPE	115 ± 10 %/230 ± 10 %	V
Steuerspannung, Signale	24	V
Steuerspannung, Auftragsventile	48	V
Stromaufnahme bei 115 V	3	A
Stromaufnahme bei 230 V	1,5	A
Schutzklasse	32	IP
Leistungsaufnahme max.	120	W
Umgebungstemperatur	10 - 40	°C

Xcontrol dot board

dot board

Direkte Integration in den Schaltschrank

Der einfache Weg Kosten und Emissionen zu senken, ist die Umstellung auf Punktauftrag in der Verpackungsherstellung. Mit dem direkt in den Schaltschrank zu installierenden dot board, ist es einfach SPS Signale in Punktauftrag zu wandeln.

Sparen Sie mehr als 50% Klebstoff mit jeder Verpackung. Ein Invest, der sich kurzfristig amortisiert.

- Punktauftrag

- Einfache Integration

- Mehr als 50% Klebstoffeinsparung

- ROI kleiner 3 Monate

- Optional mit externem Bedienbildschirm

Technische Daten

Angabe	Wert	Einheit
Spannung	24 ± 10 %	V
Stromaufnahme max.	0,8	A
Leistungsaufnahme	20	W
Ventilspannung	54	V
Schutzgrad	20	IP
Umgebungstemperatur	0 - 40	°C
Relative Luftfeuchte	<90	%
Einsatz bis	2000	m
